|
Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Màng nhiều lớp HDPE dày 0,1mm | Vật chất: | HDPE |
|---|---|---|---|
| Quy trình sản xuất: | Nhiều lớp chéo | Hiệu suất: | Nhiệt độ ổn định |
| Độ dày: | 0,09-0,26 | Chiều rộng: | 100-1250mm |
| Màu sắc: | Đen, Xám, Xanh lam, Xanh lục, v.v. | Ứng dụng: | Lớp lót, màng chống thấm |
| In ấn: | Có thể tùy chỉnh | Mẫu vật: | Có sẵn |
| Làm nổi bật: | Phim nhiều lớp 0,1mm,Phim nhiều lớp 100um |
||

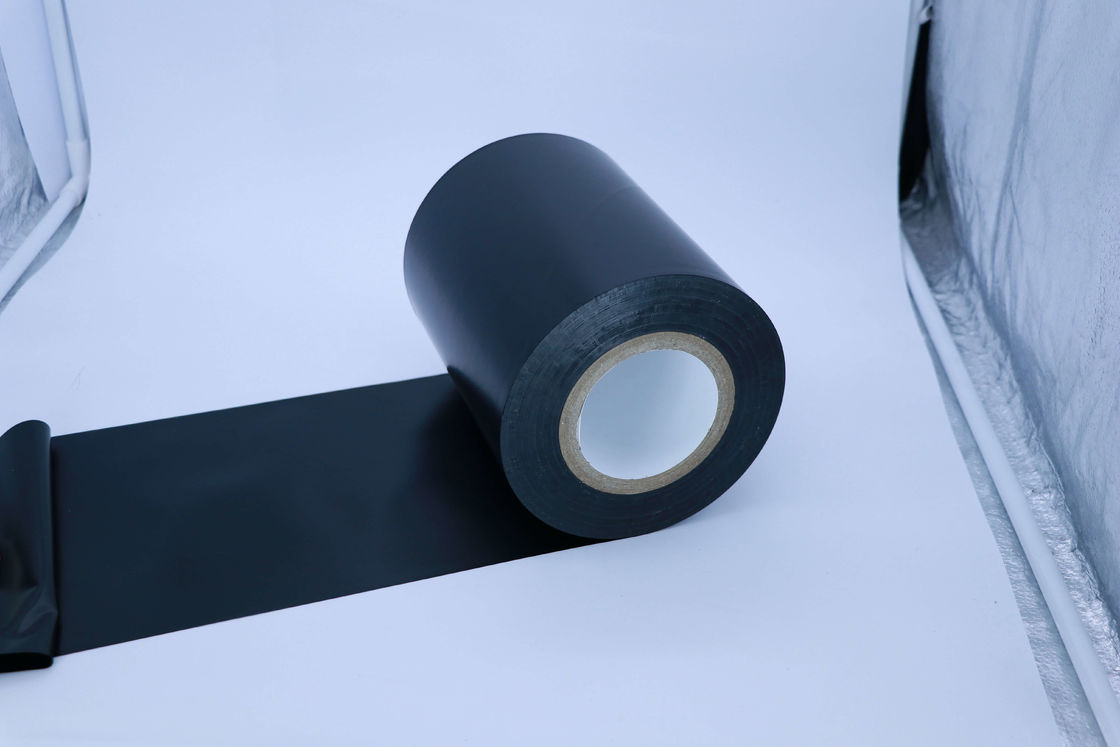

Màng nhiều lớp HDPE dày 0,1mm
Sự miêu tả:
Nó là một màng composite nhiều lớp có độ bền cao, được làm bằng HDPE làm vật liệu cơ bản,
Thông qua đúc thổi đồng đùn nhiều lớp thành phôi, và sau đó kéo nhiều lần
Kéo dài, sau đó cắt quay thành lớp nền phim với chiều ngang và chiều dọc
phân phối 45 °, và cuối cùng thông qua nhiều lớp chéovới một máy đùn với
các hướng định hướng chéo 90 độ.
Các bộ phim được dát mỏng với nhau bằng một lớp polyetylen.
QUY TRÌNH BA BƯỚC CỦA CHÚNG TÔI ĐỂ SẢN XUẤT CĂNG THNG CAO,
ĐỘ BỀN VÀ CHẤT LƯỢNG PHIM NHỰA LÀ CHÌA KHÓA ĐỂ THÀNH CÔNG.
► Nhựa polyethylene mật độ cao (HDPE) được ép đùn qua quá trình thổi màng để tạo thành ống.Ống được làm nguội và thu gọn thành ống phẳng.
► Sau khi ống được làm phẳng, nó được đưa vào thiết bị định hướng nhiều tầng.Trong quá trình định hướng, màng được kéo căng theo hướng máy sắp xếp các phân tử polyetylen.Màng thu được rất mạnh theo hướng máy.
► Ống định hướng sau đó được ủ và quấn lên.Bước ủ giúp loại bỏ căng thẳng trong màng và kiểm soát sự co ngót.Màng ủ vẫn giữ được độ bền MD cao.
► Bước tiếp theo của quy trình là cắt xoắn ốc.Trong bước này, ống định hướng dẹt ở dạng không cuộn, xoay và bơm căng lại để tạo thành một ống tròn.
► Khi bộ phim được đưa về phía trước và xoay, nó bị cắt theo hướng nghiêng (khoảng 45 độ) và cuộn lại.Hướng của phim cắt xoắn ốc là 45 độ so với hướng máy.
► Các cuộn cắt xoắn ốc thành phẩm được gắn trên các trục xoay tương ứng.
► Màng được đưa qua và ép bằng máy đùn với các hướng định hướng của chúng được cắt chéo 90 độ.Các bộ phim được dát mỏng với nhau bằng một lớp polyetylen.
► Sau khi cán màng, phim được xử lý bề mặt để bám mực và các mục đích đồ họa.Cuối cùng, bộ phim được quấn trên một lõi để ước tính thước đo.
Các bác sĩ cho biết:
| Tại sao lại nhiều lớp? |
| 1.Khả năng chống đâm thủng: ít thiệt hại do tai nạn hơn |
| 2.Độ ổn định về chiều nhiệt: Không có cá mồm hoặc co ngót có kiểm soát |
| 3.Chịu nhiệt độ lạnh xuống -30 ° C/ -20 ° C |
| 4.Màng nhiều lớp chéo cho phép màng chống thấm thu hẹp các khoảng trống trong vỏ bọc và chống lại thiệt hại do chuyển động ngẫu nhiên và lắng xuống của mái |
| 5.Độ ổn định tia cực tím đối với tiếp xúc với công việc điển hình |
Tham số:
| KHÔNG. | Mục | Hiệu suất | ||
| SDM-30 | SDM-60 | |||
| 1 | Thuộc tính kéo | Độ bền kéo / Mpa ≥ | 30 | 50 |
| MaxF / (N / 50mm) ≥ | 200 | 300 | ||
| Độ giãn dài như MaxF /% ≥ | 200 | |||
| Độ giãn dài khi nghỉ /% ≥ | 250 | |||
| 2 | Số mẫu không bị vỡ được kiểm tra bằng phương pháp phi tiêu rơi tự do ≥ | số 8 | ||
| 3 | Độ bền xé (Móng tay) / N ≥ | 60 | ||
| 4 | Cường độ xé góc / N ≥ | 25 | ||
| 5 | Ổn định nhiệt | 120 ℃, 10 phút, Không có bóng đèn, Không biến dạng | ||
| 6 | Tính linh hoạt đông lạnh ℃ |
-35 ℃, Không nứt, không tách lớp |
||
| 7 | Lão hóa nhiệt | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 80 | |||
| Độ giãn dài ở MaxF /% ≥ | 200 | |||
| Độ giãn dài khi nghỉ /% ≥ | 200 | |||
| số 8 | Phong hóa nhân tạo | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 70 | |||
| Độ giãn dài ở MaxF /% ≥ | 180 | |||
| Độ giãn dài khi nghỉ /% ≥ | 180 | |||
Về chúng tôi:
Upass, thành lập năm 2008, hiện là đơn vị chủ quản của Hiệp hội Chống thấm xây dựng Trung Quốc,
Phó chủ tịch Ủy ban chuyên môn của Hiệp hội nhựa sửa đổi Trung Quốc,
một doanh nghiệp có uy tín Triple A trong Hiệp hội Nhựa Trung Quốc, không chỉ hỗ trợ
phát triển các ngành công nghiệp liên quan, nhưng cũng đề cao quan niệm về
phát triển bằng đổi mới công nghệ liên tiếp.Upass cho đến nay đã mua lại
100 quyền sở hữu trí tuệ.
Người liên hệ: Mr. Aaron.Zhang
Tel: 0086-15901747869
