|
Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Màng nhiều lớp polyethylene mật độ cao cho màng chống thấm | Vật chất: | HDPE |
|---|---|---|---|
| Quy trình sản xuất: | Phim thổi và nhiều lớp | Hiệu suất: | Nhiệt độ ổn định |
| Độ dày: | 0,09-0,26 | Chiều rộng: | 100-1250mm |
| Màu sắc: | Đen, Xám, Xanh lam, Xanh lục, v.v. | Ứng dụng: | Lớp lót, màng chống thấm |
| In ấn: | Có thể tùy chỉnh | Mẫu vật: | Có sẵn |
| Làm nổi bật: | Cuộn màng HDPE 0,09mm,Cuộn phim HDPE 90um |
||

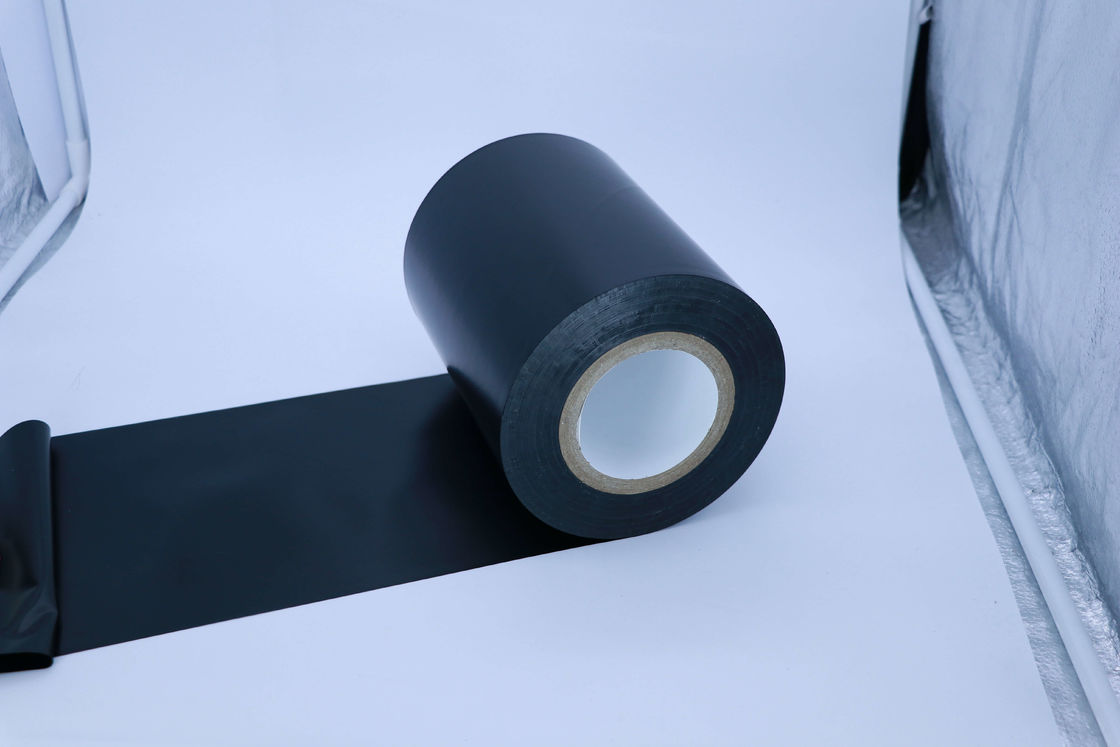

Màng nhiều lớp polyethylene mật độ cao cho màng chống thấm
Sự miêu tả:
Phim nhiều lớp chéo là gì?
| Nó là màng nhiều lớp với đặc tính cường độ cao, được thực hiện thông qua quy trình thổi màng đồng đùn ba lớp và công nghệ kéo căng đặc biệt.Cấu trúc đan chéo bên trong khác với các màng truyền thống có một lớp hoặc nhiều lớp, sở hữu cả tính ổn định nhiệt và ổn định kích thước, khả năng chống xé hai chiều tốt & độ bền kéo cao, cũng như độ giãn dài cao ở hai hướng. |
QUÁ TRÌNH BA BƯỚC CỦA CHÚNG TÔI ĐỂ SẢN XUẤT ĐỘ MẠNH, ĐỘ BỀN CAO,
VÀ CHẤT LƯỢNG PHIM LAMINATED CROSS.
|
► Nhựa polyethylene mật độ cao (HDPE) được ép đùn qua quá trình thổi màng để tạo thành ống.Ống được làm nguội và thu gọn thành ống phẳng. ► Sau khi ống được làm phẳng, nó được đưa vào thiết bị định hướng nhiều tầng.Trong quá trình định hướng, màng được kéo căng theo hướng máy sắp xếp các phân tử polyetylen.Màng thu được rất mạnh theo hướng máy. ► Ống định hướng sau đó được ủ và quấn lên.Bước ủ giúp loại bỏ căng thẳng trong màng và kiểm soát sự co ngót.Màng ủ vẫn giữ được độ bền MD cao. |
|
► Bước tiếp theo của quy trình là cắt xoắn ốc.Trong bước này, ống định hướng dẹt ở dạng không cuộn, xoay và bơm căng lại để tạo thành một ống tròn. ► Khi bộ phim được đưa về phía trước và xoay, nó bị cắt theo hướng nghiêng (khoảng 45 độ) và cuộn lại.Hướng của phim cắt xoắn ốc là 45 độ so với hướng máy. |
|
► Các cuộn cắt xoắn ốc thành phẩm được gắn trên các trục xoay tương ứng. ► Màng được đưa qua và ép bằng máy đùn với các hướng định hướng của chúng được cắt chéo 90 độ.Các bộ phim được dát mỏng với nhau bằng một lớp polyetylen. ► Sau khi cán màng, phim được xử lý bề mặt để bám mực và các mục đích đồ họa.Cuối cùng, bộ phim được quấn trên một lõi để ước tính thước đo. |
Ứng dụng:
Màng nhiều lớp polyethylene mật độ cao cho màng chống thấm
Tham số:
| KHÔNG. | Mục | Hiệu suất | ||
| SDM-30 | SDM-60 | |||
| 1 | Thuộc tính kéo | Độ bền kéo / Mpa ≥ | 30 | 50 |
| MaxF / (N / 50mm) ≥ | 200 | 300 | ||
| Độ giãn dài như MaxF /% ≥ | 200 | |||
| Độ giãn dài khi nghỉ /% ≥ | 250 | |||
| 2 | Số mẫu không bị vỡ được kiểm tra bằng phương pháp phi tiêu rơi tự do ≥ | số 8 | ||
| 3 | Độ bền xé (Móng tay) / N ≥ | 60 | ||
| 4 | Cường độ xé góc / N ≥ | 25 | ||
| 5 | Ổn định nhiệt | 120 ℃, 10 phút, Không có bóng đèn, Không biến dạng | ||
| 6 | Tính linh hoạt đông lạnh ℃ |
-35 ℃, Không nứt, không tách lớp |
||
| 7 | Lão hóa nhiệt | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 80 | |||
| Độ giãn dài ở MaxF /% ≥ | 200 | |||
| Độ giãn dài khi nghỉ /% ≥ | 200 | |||
| số 8 | Phong hóa nhân tạo | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 70 | |||
| Độ giãn dài ở MaxF /% ≥ | 180 | |||
| Độ giãn dài khi nghỉ /% ≥ | 180 | |||
Người liên hệ: Mr. Aaron.Zhang
Tel: 0086-15901747869
