|
Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Màng nhiều lớp chéo cho màng chống thấm bitum | Vật chất: | HDPE |
|---|---|---|---|
| Quy trình sản xuất: | Nhiều lớp chéo | Hiệu suất: | Nhiệt độ ổn định |
| Độ dày: | 0,09-0,26 | Chiều rộng: | 100-1250mm |
| Màu sắc: | Đen, Xám, Xanh lam, Xanh lục, v.v. | Ứng dụng: | Lớp lót, màng chống thấm |
| In ấn: | Có thể tùy chỉnh | Mẫu vật: | Có sẵn |
| Làm nổi bật: | Phim nhiều lớp bitum,Phim nhiều lớp in lớp dưới,Phim nhiều lớp cắt ngang xoắn ốc |
||
Phim nhiều lớp chéo cho màng chống thấm bitum
Sự miêu tả:
QUY TRÌNH BA BƯỚC CỦA CHÚNG TÔI ĐỂ SẢN XUẤT CĂNG THNG CAO,
ĐỘ BỀN, VÀ CHẤT LƯỢNG PHIM NHỰA LÀ CHÌA KHÓA THÀNH CÔNG.
► Nhựa polyethylene mật độ cao (HDPE) được ép đùn qua quá trình thổi màng
để tạo thành một ống.Ống được làm nguội và thu gọn thành ống phẳng.
► Sau khi ống được làm phẳng, nó được đưa vào thiết bị định hướng nhiều tầng.Trong quá trình định hướng,
màng được kéo căng theo hướng máy sắp xếp các phân tử polyetylen.
Màng thu được rất mạnh theo hướng máy.
► Ống định hướng sau đó được ủ và quấn lên.Bước ủ loại bỏ
căng thẳng trong màng và kiểm soát sự co ngót.
Màng ủ vẫn giữ được độ bền MD cao.
► Bước tiếp theo của quy trình là cắt xoắn ốc.Trong bước này,
ống trong không cuộn, xoay và bơm lại để tạo thành một ống tròn.
► Khi phim được đưa về phía trước và xoay, nó bị cắt theo hướng nghiêng (khoảng 45 độ) và
vết thương.Hướng của phim cắt xoắn ốc là 45 độ so với hướng máy.
► Các cuộn cắt xoắn ốc thành phẩm được gắn trên các trục xoay tương ứng.
► Màng được đưa qua và ép bằng máy đùn với các hướng định hướng của chúng
chéo 90 độ.Các bộ phim được dát mỏng với nhau bằng một lớp polyetylen.
► Sau khi cán màng, phim được xử lý bề mặt để bám mực và các mục đích đồ họa.Cuối cùng,
phim được quấn trên lõi đến thước đo ước tính.
Tham số:
| KHÔNG. | Mục | Hiệu suất | ||
| SDM-30 | SDM-60 | |||
| 1 | Thuộc tính kéo | Độ bền kéo / Mpa ≥ | 30 | 50 |
| MaxF / (N / 50mm) ≥ | 200 | 300 | ||
| Độ giãn dài như MaxF /% ≥ | 200 | |||
| Độ giãn dài khi đứt /% ≥ | 250 | |||
| 2 | Số mẫu không bị vỡ được kiểm tra bằng phương pháp phi tiêu rơi tự do ≥ | số 8 | ||
| 3 | Độ bền xé (Móng tay) / N ≥ | 60 | ||
| 4 | Cường độ xé góc / N ≥ | 25 | ||
| 5 | Ổn định nhiệt | 120 ℃, 10 phút, Không có bóng đèn, Không biến dạng | ||
| 6 | Tính linh hoạt đông lạnh ℃ |
-35 ℃, Không nứt, không tách lớp |
||
| 7 | Lão hóa nhiệt | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 80 | |||
| Độ giãn dài ở MaxF /% ≥ | 200 | |||
| Độ giãn dài khi đứt /% ≥ | 200 | |||
| số 8 | Phong hóa nhân tạo | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 70 | |||
| Độ giãn dài ở MaxF /% ≥ | 180 | |||
| Độ giãn dài khi đứt /% ≥ | 180 | |||
Tại sao lại nhiều lớp?

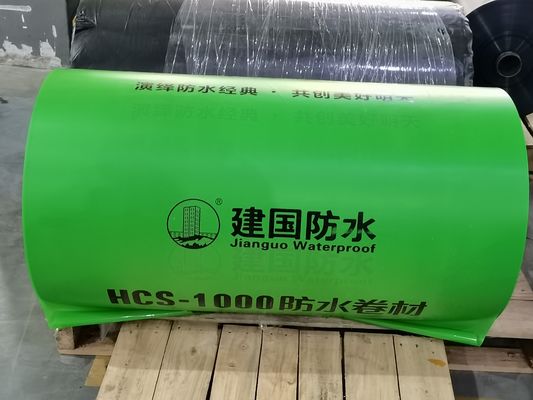

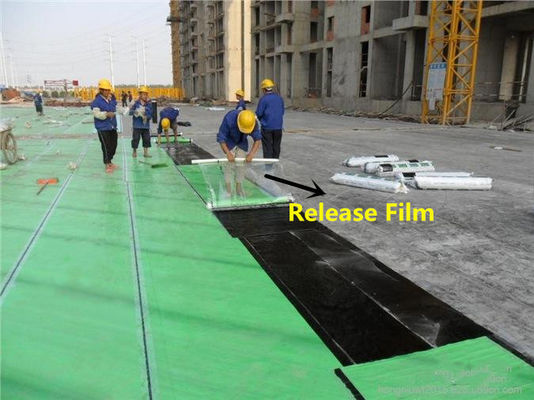

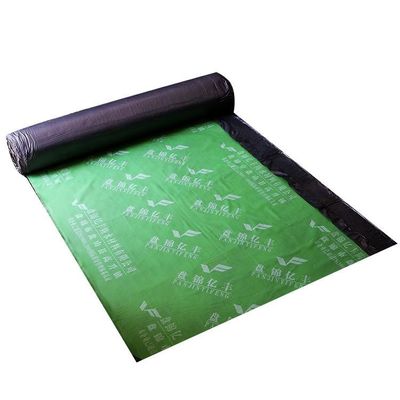

Ứng dụng:
Người liên hệ: Mr. Aaron.Zhang
Tel: 0086-15901747869
