|
Thông tin chi tiết sản phẩm:
|
| Vật chất: | polyethylene mật độ cao | Ứng dụng: | Màng chống thấm bitum, Bao bì đặc biệt, Nhãn, In ấn |
|---|---|---|---|
| Phong cách: | Cuộn, tấm | Số mô hình: | màng nhiều lớp |
| Kích thước: | 0,09mmx1250mmx2500mm | Thủ công: | Màng thổi, cắt xoắn ốc, in |
| Đặc trưng: | Chống thâm nhập rễ, Kháng tia cực tím, Kháng rách | ||
| Làm nổi bật: | Màng nhiều lớp PE 0,09mm,Màng nhiều lớp PE 1250mm |
||

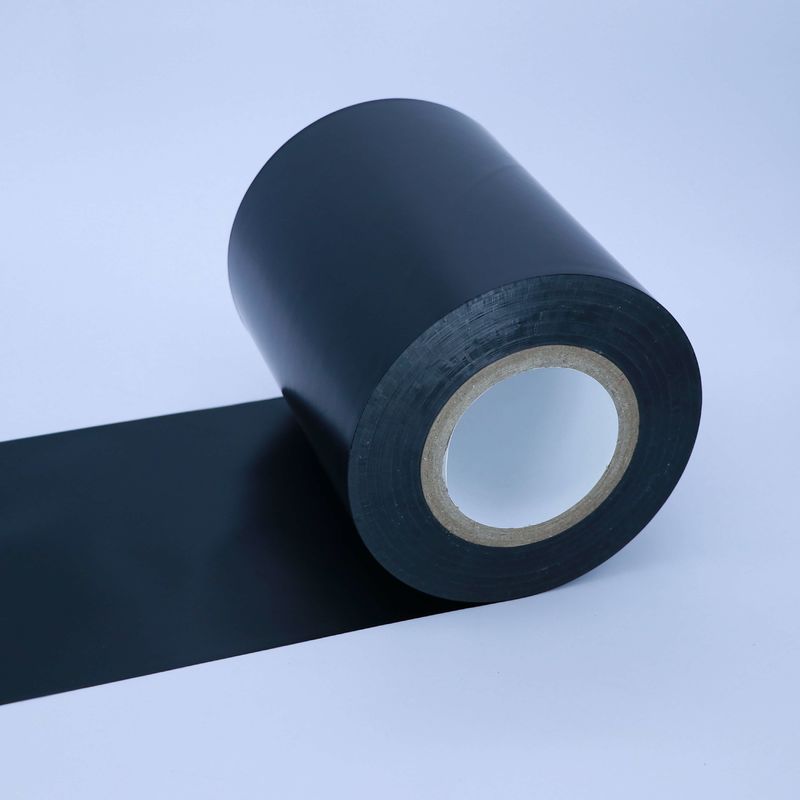

0,09mmx1250mm Chống thâm nhập rễ Màng nhiều lớp Polyethylene mật độ cao
Sự miêu tả:
Nó là một màng composite nhiều lớp có độ bền cao, Nó được làm bằng HDPE làm vật liệu cơ bản, thêm chất hóa dẻo, chất hóa dẻo,
chất ổn định, chất chống oxy hóa, chất hấp thụ tia cực tím, chất làm cứng và các chất phụ gia khác thông qua ép đùn nhiều lớp thành phôi,
và sau đó bằng nhiều lần kéo Kéo căng, sau đó cắt quay thành lớp nền phim với phân bố ngang và dọc là 45
°, và cuối cùng là thông qua kết hợp chéo.Do cấu trúc xếp chồng chéo của nó khác với một lớp thông thường hoặc
phim nhiều lớp, nó có tính ổn định nhiệt, ổn định kích thước, chống xé rách hai chiều, sức căng đồng đều hai chiều và cao
kéo dài mà không có trong phim truyền thống.
Hiệu suất của sản phẩm này ổn định mà không bị biến dạng.
Nó có độ bền kéo cao, độ giãn dài và khả năng chống chịu nhiệt độ cao, xé, đục lỗ, tia cực tím và sự xâm nhập của rễ.
Nó có tính phù hợp nước tuyệt vời (móng tay), đặc tính tự phục hồi.
Với việc tích hợp hình thức đẹp, tiết kiệm chi phí và bảo vệ môi trường, các sản phẩm phần lớn được sử dụng cho màng chống thấm gốc bitum,
bao bì dễ nổ, bao bì kim loại nặng, nhãn cao cấp, băng dính, in ấn cao cấp, v.v.
Đối với màng chống thấm
Thông số:
| KHÔNG. | Mục | Hiệu suất | ||
| SDM-30 | SDM-60 | |||
| 1 | Thuộc tính kéo | Độ bền kéo / Mpa ≥ | 30 | 50 |
| MaxF / (N / 50mm) ≥ | 200 | 300 | ||
| Độ giãn dài như MaxF /% ≥ | 200 | |||
| Độ giãn dài khi nghỉ /% ≥ | 250 | |||
| 2 | Số mẫu không bị vỡ được kiểm tra bằng phương pháp phi tiêu rơi tự do ≥ | số 8 | ||
| 3 | Độ bền xé (Móng tay) / N ≥ | 60 | ||
| 4 | Cường độ xé góc / N ≥ | 25 | ||
| 5 | Ổn định nhiệt | 120 ℃, 10 phút, Không có bóng đèn, Không biến dạng | ||
| 6 | Tính linh hoạt đông lạnh ℃ |
-35 ℃, Không nứt, không tách lớp |
||
| 7 | Lão hóa nhiệt | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 80 | |||
| Độ giãn dài ở MaxF /% ≥ | 200 | |||
| Độ giãn dài khi nghỉ /% ≥ | 200 | |||
| số 8 | Phong hóa nhân tạo | Xuất hiện | Không có bóng đèn, không biến dạng | |
| MaxF /% ≥ tiếp theo | 70 | |||
| Độ giãn dài ở MaxF /% ≥ | 180 | |||
| Độ giãn dài khi nghỉ /% ≥ | 180 | |||
Người liên hệ: Mr. Aaron.Zhang
Tel: 0086-15901747869
